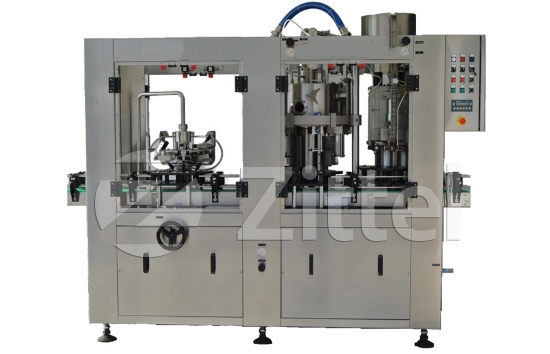

Роторный автомат изобарического розлива крафтового пива 6-6i-1 - идеальное решение для небольших производств, которые предпочитают работать в автоматическом режиме. Триблок состоит из трех секций, смонтированных на единой раме: ополаскивание, изобарический розлив и укупоривание кронен пробкой. Производительность триблока розлива пива составляет до 1000 бутылок в час.
Триблок подходит для розлива крафтового пива в стекло-бутылки за счет применения модуля розлива типа DPS.

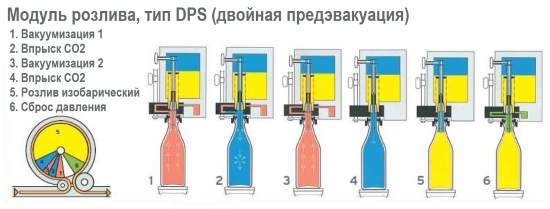

Описание работы DPS модуля розлива:
После того, как бутылка прижимается подъемным столиком к модулю розлива (рис.1), копир нажимает на пистон модуля розлива, открывая сообщение между бутылкой и вакуумной магистралью. Воздух, содержащийся в бутылке, откачивается благодаря вакуум-насосу, подключенному к вакуумной магистрали. Примерно в это же время (рис.2) другой копир нажимает на пистон подачи CO2. Углекислота заходит в бутылку, чтобы вытеснить воздух и как следствие - кислород. Далее (рис.3) - копир снова открывает вакуумную магистраль, чтобы откачать воздух и углекислоту из бутылки. Следующая операция (рис.4) заключается в уравнивании давлений в бутылке и в баке розлива путем открытия клапана, соединяющего бутылку с газовой средой резервуара розлива. После уравновешивания давлений между резервуаром и бутылкой, тарированная пружина внутри модуля розлива открывает жидкостной канал и начинается налив. Жидкость подается в бутылку (рис.5) по стенкам за счет дефлектора на наливной трубке, что позволяет избегать вспенивания пива в процессе налива. Требуемый уровень налива в бутылке достигается, как только жидкость закрывает отверстие наливной трубки. Розлив при этом прекращается. Копир механически закрывает жидкостной канал и начинается процесс медленного сброса давления (рис.6) из бутылки (дегазация) через калиброванный жиклер, который открывается своим копиром. Эта система наполнения используется главным образом для наиболее чувствительных к окислению продуктов и может применяться только для стеклотары.
Технические данные триблока 6-6i-1:
| Производительность |
900-1000 бутылок в час (для бутылки 0,33 литра) |
| Продукт | пиво |
| Температура розлива | +2...+4 град. |
| Тара | стеклобутылка |
| Пробка | кронен 26 мм (опция - 29 мм) |
| Электропитание | 380 Вольт, 50 Герц |
| Сжатый воздух | 6 атм. |
| Ополаскивающая турель: |
6 неподвижных форсунок система "нет бутылки - нет впрыска" нерж. трубки подачи воды |
| Розлив: |
6 модулей розлива резервуар из нерж.стали AISI 304 столики с пневматич. подьемом вакуум-насос двойная откачка воздуха |
| Укупорочная турель: |
1 укупорочная голова кронен-пробка 26 мм впрыск воды для "пенной шапки" |
Смотреть по теме: Полуавтоматический триблок 6-6i-1, Полуавтоматический триблок 6-6i-2.
