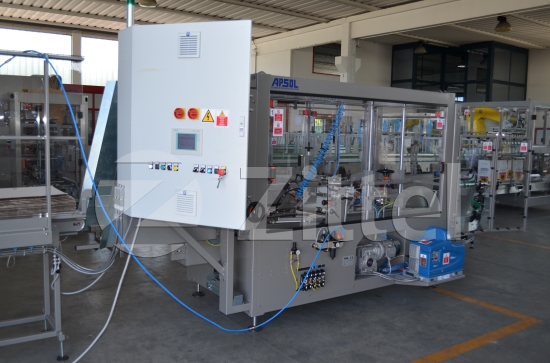

Модель ACE 33–HM (Hot Melt - горячий клей-расплав) - это автомат высокой производительности для формирования и склеивания нижнего клапана/ нижних створок короба горячим клеем. Производительность до 33 коробов в минуту с плавной регулировкой скорости.
Это машина формирования короба экстремальной гибкости с возможностью работы с широким спектром коробок (до 600x400x400 мм). Благодаря низкому уровню магазина коробов (800 мм от пола) он удобен для загрузки картонных заготовок оператором.
Все движения в формирователе механические от главного привода машины. Раскрывание короба и складывание створок происходит без применения пневматики.
Пневматика применяется только для прижатия нижних створок короба для склеивания их горячим клеем.
ФОРМИРОВАТЕЛЬ КОРОБОВ СОСТОИТ ИЗ:
- Горизонтальный магазин картона, емкостью около 120-140 картонных заготовок, с датчиком контроля окончания картона и устройством выравнивания

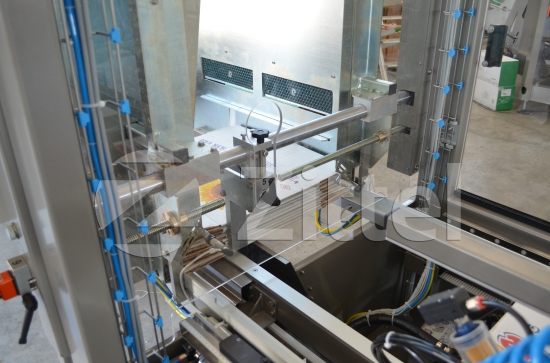

- Механический привод взятия картона из магазина
- Вакуум-насос BECKER для создания высокого и стабильного вакуума присосок

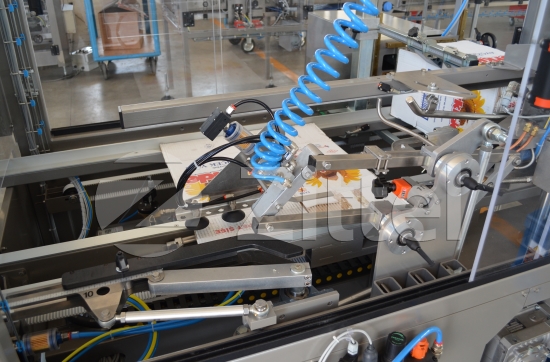

- Устройство механического позитивного раскрытия короба

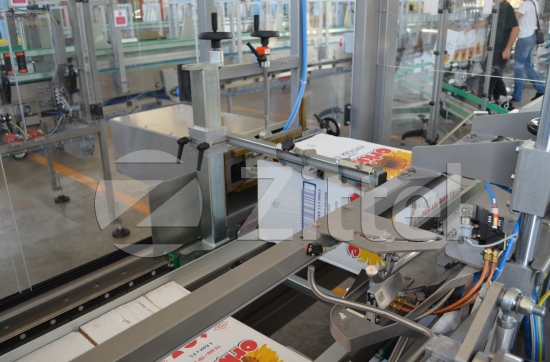

- Устройство механического позитивного закрытия нижнего клапана
- Моторизованное перемещение коробки в машине
- Клеевая станция NORDSON PRO BLUE 4
ТЕХНИЧЕСКОЕ ОПИСАНИЕ:
- Рама формирователя изготовлена из стали FE 360 и окрашена эпоксидной краской
- Встроенная защита по периметру с раздвижными прозрачными панелями из плексигласа
- Главный привод машины с частотным преобразователем

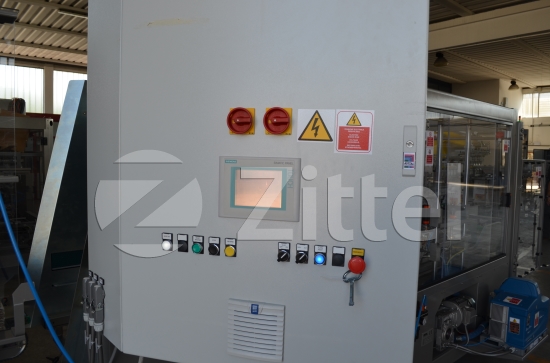

- Сенсорная панель оператора с меню на русском языке
- CE европейский стандарт конструкции
Смена формата основана на ручном вращение ручек с милиметрической шкалой. Данные значений сведены в таблицу форматов для удобства работы оператора. Время на смену формата формирователя- менее 10 минут без применения инструмента.
ОПЦИИ:
- Автоматическая смена формата
- Увеличенный магазин картонных заготовок
Дополнительный увеличенный магазин картонных заготовок работает по принципу подающего конвейера и может быть изготовлен любой длины в зависимости от потребностей Заказчика. Стандартная длина дополнительного магазина - 1500 мм.
Технические данные:
Электропитание: | 380 Вольт, 50 Гц, 3 фазы+N+Ground |
Установленная мощность: | 9 кВт |
Давление сжатого воздуха: | 6 атм. |
Потребление сжатого воздуха: | 110 л/мин. |
Производительность: | 2 000 коробов/час (33 цикла в минуту) |
Применяемые размеры картонных коробок: | Mинимум 180x150x105 H мм |
Mаксимум 575x405x380 H мм |

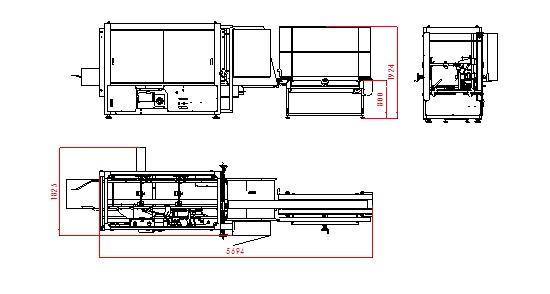

Габаритные размеры формирователя коробов, модели ACE-33HM с дополнительным увеличенным магазином:
Модель ACE-33HM выпускается компанией APSOL с 2011 года и сочетает в себе все новшевства оборудования формирования коробов.
